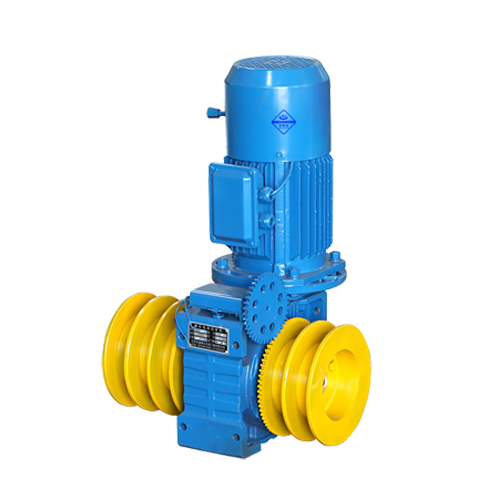

舞臺多層纏繞吊桿機（可定制）
驅動方式：蝸輪蝸桿式
卷繩方式：雙出軸—多層纏繞（層纏繞）
減速機型號：RV90、RV110、RV130
電機型號：YEJ-1.5KW/2.2KW/3KW/5.5KW/7.5KW
負載：/400kg/600kg/800kg/1000kg
減速機速比：1:40、50、60（速度根據要求進行選配）
吊點數量：根據舞美設計要求定制，可分為單點或多個點
安全裝置：配有上、下限位裝置（極限保護另配）
適用場館：多功能廳、劇場、文化中心、演藝場館、體育館

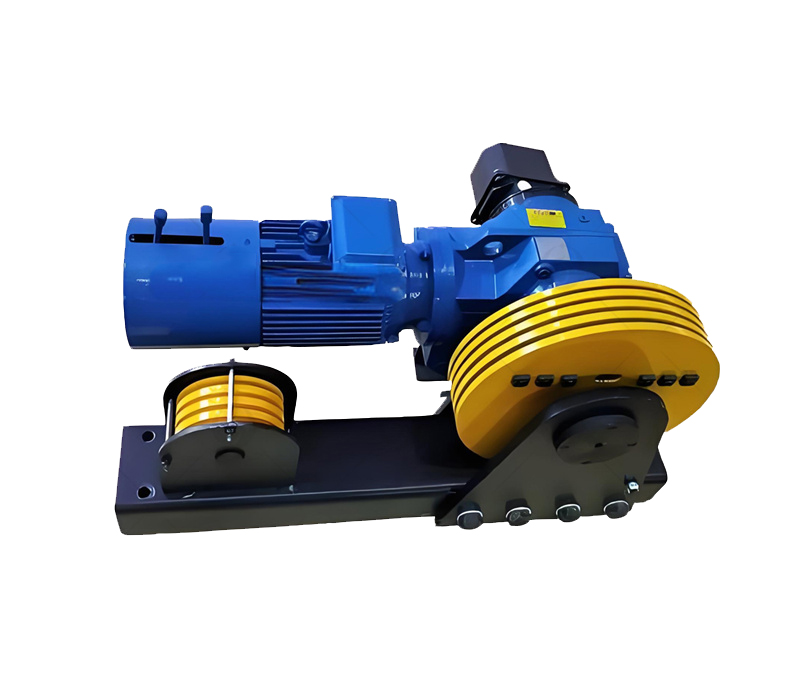

驅動方式：斜齒輪（傘型齒輪減速機）
卷繩方式：一次排繩卷筒（單層纏繞）
減速機型號：K67/K77/K87/K97/K107
電機型號：YEJ3KW/4KW/5.5KW/7.5KW/11KW
負載：600kg/800kg/1000kg/1500kg(根據要求進行選配）
減速機速比：根據舞美設計要求、速度進行選配
吊點數量：根據舞美設計要求定制，可分為單點或多個點
安全裝置：配有上、下限位裝置（極限保護另配）
適用場館：劇場、文化中心、體育館、大型演藝廣場

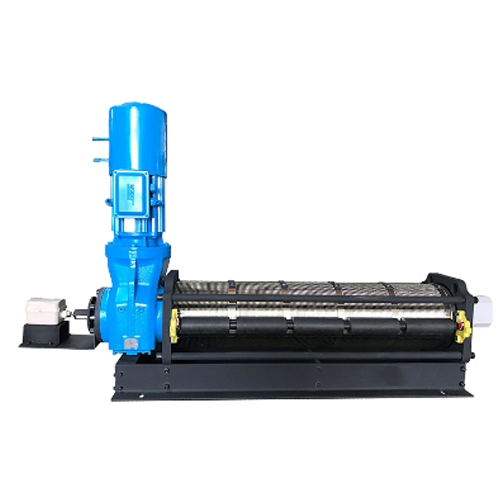

驅動方式：RV系列（蝸輪蝸桿系列）
卷繩方式：一次排繩卷筒（單層纏繞）
減速機型號：RV110、RV130、RV150
電機型號：YEJ3KW/4KW/5.5KW/7.5KW/11KW
負載：600kg/800kg/1000kg/1500kg(根據要求進行選配）
減速機速比：根據舞美設計要求、速度進行選配
吊點數量：根據舞美設計要求定制，可分為單點或多個點
安全裝置：配有上、下限位裝置（極限保護另配）
適用場館：劇場、文化中心、體育館、大型演藝廣場
垂直安裝，占用空間小；
零部件超載荷設計，安全系數更高；
配備兩個獨立制動系統，雙倍的制動力，安全更有保障；配備兩個獨立行程限位裝置，防止超程，安全雙保險；
配置精控編碼器，可在行程內自動精確定位，金額調節定位高度，滿足舞臺布景快速變換要求；
匹配又有舞臺機械控制系統，可獨立運行，也可編組運行，操作簡單；
鋼絲繩通過機器行走排列裝置在卷筒上一字排開，能有效避免跳繩、亂繩現象，保證多點升降高度一致，運行平穩安全。

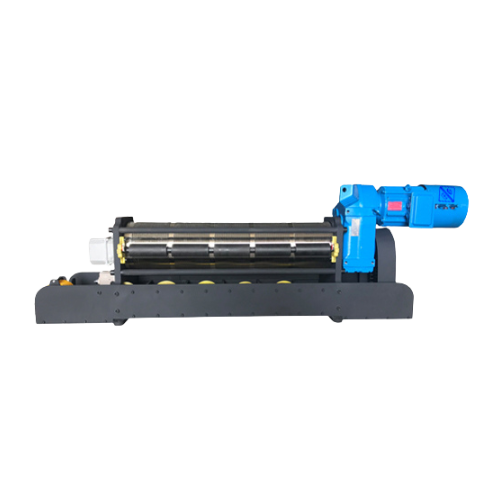

立式（臥式）自動排繩吊桿機由電機、減速機、機器行走排繩裝置、編碼器、超行程保護、亂繩檢測、松繩保護、防跳繩裝置、行程限位器等構成。廣泛運用于大中型劇院、多功能廳、報告廳等場所
速度范圍：0.01m/s-0.2m/s（可定制）
負載：600kg/800kg/1000kg/1500kg(根據要求進行選配）
導軌和驅動機用卡箍裝在幕布吊桿上，吊桿兩端還分別裝有水平滑輪組件和垂直滑輪組件，通過鋼絲繩閉環使幕布對開及閉合。
幕布整體可通過掛鉤安裝于任意一道吊桿上，更換位置簡便省時。
本裝置所用配套件及成型材料質量?jī)?yōu)良，外觀質感美觀舒暢，運行平穩靈活，重量輕，噪音低，是理想的對開幕布設備。
對開驅動型式：采用鋼絲繩閉環牽引驅動方式，并設有張緊輪裝置，以保證持續恒定的牽引力。對開拉幕機由導軌、驅動裝置和傳動裝置等組成。
B、動力傳遞路線：電機減速器——滑輪——鋼絲繩——小車——幕布
C、安全可靠的保障措施：
行程開關選擇為帶有強制斷開功能的限位開關，其有效的強制斷開功能能夠保證幕布到位后電氣斷開。
電動對開拉幕機是劇場演出換景、換場時的重要設備，起分隔演出區域的作用。
可安裝在吊桿上隨吊桿一起升降。
技術參數：
電源：AC380V 50HZ
電機功率：750W-1100W（可定制）
運行速度：0.4m/s
最大牽引：≥400N
